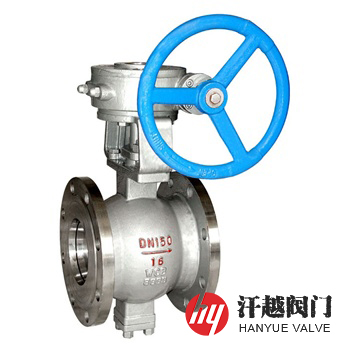

手動V型球閥產品概述
VQ347H、VQ347Y手動V型球閥是一種端部連接形式為法蘭，在半球體的一側開V形缺口用于調節流量的閥門。其通過轉動蝸輪機構上的手輪驅動閥桿帶動球體旋轉90度來實現閥門的啟閉動作，從而起到對介質的流通、調節或截?cái)唷Ｔ撻y采用彈簧加載的可動閥座結構，增加了閥座與球體的密封配合，并且使它們不會產生卡阻或脫離等問題，密封可靠，使用時間長。本產品球芯上的V型切口與閥座之間具有剪切作用，既有自潔功能又可防止球芯卡死，特適用于含固體顆粒或半固態物質及料漿等流體控制，更適于含纖維狀物料的流量控制，它在造紙工業的紙漿顯得尤為優勢。
手動V型球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 球 體 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | ||||
5 | 壓 圈 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
9 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 304 | 304 | 316 | 316 |
11 | 蝸 輪 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
手動V型球閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 13517、GB/T 12237、API 608、ASME B16.34 | ||||
結構長度 | JB/T 13517、GB/T 12221、ASME B16.10 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | ||||
手動V型球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||
L | L1 | H | H1 | d1 | ||
1.6-2.5 (Class150) 2.0 | 25 | 102 | 51 | 81 | 73 | 38 |
32 | 102 | 51 | 86 | 78 | 45 | |
40 | 114 | 57 | 90 | 80 | 50 | |
50 | 124 | 62 | 93 | 90 | 62 | |
65 | 145 | 72.5 | 108 | 105 | 73 | |
80 | 165 | 82.5 | 123 | 118 | 90 | |
100 | 194 | 97 | 138 | 130 | 115 | |
125 | 194 | 97 | 148 | 145 | 134 | |
150 | 229 | 114.5 | 170 | 170 | 164 | |
200 | 243 | 121.5 | 200 | 201 | 206 | |
250 | 297 | 148.5 | 240 | 237 | 260 | |
300 | 338 | 169 | 286 | 282 | 316 | |
350 | 400 | 200 | 330 | 337 | 372 | |
400 | 400 | 200 | 367 | 372 | 420 | |
450 | 520 | 260 | 422 | 432 | 470 | |
500 | 600 | 300 | 490 | 498 | 516 | |

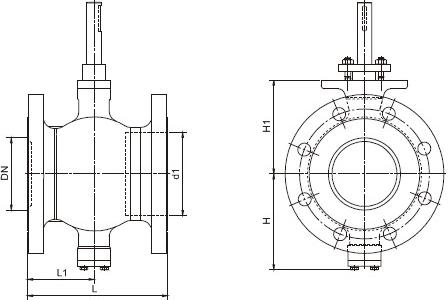

手動V型球閥結構圖
如果你需訂購我廠V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、介質溫度、法蘭和法蘭密封面形式、傳動機構類型等。
