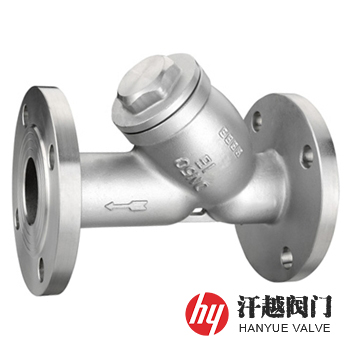

哈氏合金Y型過濾器產品介紹
哈氏合金Y型過濾器是一種殼體、法蘭蓋及濾網等主要零部件全部采用Hastelloy C-276及其他哈氏合金系列材料制造而成，其具有很好的耐氧化性氯化物水溶液及濕氯、次氯酸鹽腐蝕，特別適用于過濾強腐蝕性氧化-還原復合介質及高溫海水中的雜質。本產品廣泛應用于化學工業、石油化工和輕工等生產中極端苛刻的腐蝕性液體及氣體物料，用以過濾其固體雜質，通常安裝在泵、壓縮機的入口或流量儀表前的管道上，以保護此類設備或儀表。
哈氏合金Y型過濾器主要材料牌號有Hastelloy C-276、Hastelloy C-4、Hastelloy B、Hastelloy B-2等和美國UNS標準N10276、N06455、N10001、N10665等及國標NS3304、NS3305、NS321、NS322等，或其他牌號。該種材質的過濾器尤其適合在高溫混有雜質的無機酸和有機酸（如甲酸和乙酸）及海水腐蝕環境中使用。本產品具有連接方式多樣、結構簡單、裝拆方便、單位體積過濾面積大、壓降小及安全可靠等優點。
哈氏合金Y型過濾器零件材料
序號 | 零件名稱 | 材料名稱 | ||||
1 | 殼 體 | Hastelloy C-276 | Hastelloy C-4 | Hastelloy B | Hastelloy G30 | UNS N10276 |
2 | 殼 蓋 | Hastelloy C-276 | Hastelloy C-4 | Hastelloy B | Hastelloy G30 | UNS N10276 |
3 | 濾 網 | Hastelloy C-276 | Hastelloy C-4 | Hastelloy B | Hastelloy G30 | UNS N10276 |
4 | 密 封 墊 | PTFE | PTFE | PTFE | PTFE | PTFE |
5 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
6 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
哈氏合金Y型過濾器性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
過濾精度 | 10目 ~ 500目 | ||||
哈氏合金Y型過濾器外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 系列I尺寸 | 系列II尺寸 | 排污口 B(mm) | ||
L | H | L | H | |||
150 | ? | 134 | 60 | 134 | 60 | — |
? | 142 | 70 | 142 | 70 | — | |
1 | 152 | 70 | 152 | 70 | — | |
1 ? | 182 | 75 | 168 | 75 | — | |
1 ? | 200 | 90 | 200 | 90 | — | |
2 | 217 | 105 | 217 | 105 | — | |
2 ? | 250 | 150 | 252 | 150 | — | |
3 | 284 | 175 | 282 | 175 | — | |
4 | 310 | 200 | 309 | 200 | — | |
5 | 353 | 205 | 351 | 205 | — | |
6 | 390 | 260 | 388 | 260 | — | |
8 | 485 | 300 | 468 | 300 | — | |
10 | 552 | 380 | 540 | 380 | — | |
12 | 641 | 410 | 640 | 410 | — | |
14 | 668 | 480 | 683 | 480 | — | |
16 | 755 | 540 | 755 | 540 | — | |
18 | 853 | 580 | 853 | 580 | — | |
20 | 890 | 645 | 900 | 645 | — | |
24 | 1060 | 950 | 1060 | 950 | — | |
如需更高公稱壓力結構尺寸，請聯系我司銷售技術人員！ | ||||||
哈氏合金Y型過濾器結構圖
尊敬的用戶！如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和濾芯材料牌號、介質溫度、過濾精度、法蘭標準及密封面形式等，我廠生產的與本產品同系列的還有：哈氏合金T型過濾器、哈氏合金籃式過濾器等，其也可按客戶需求承接定制。
